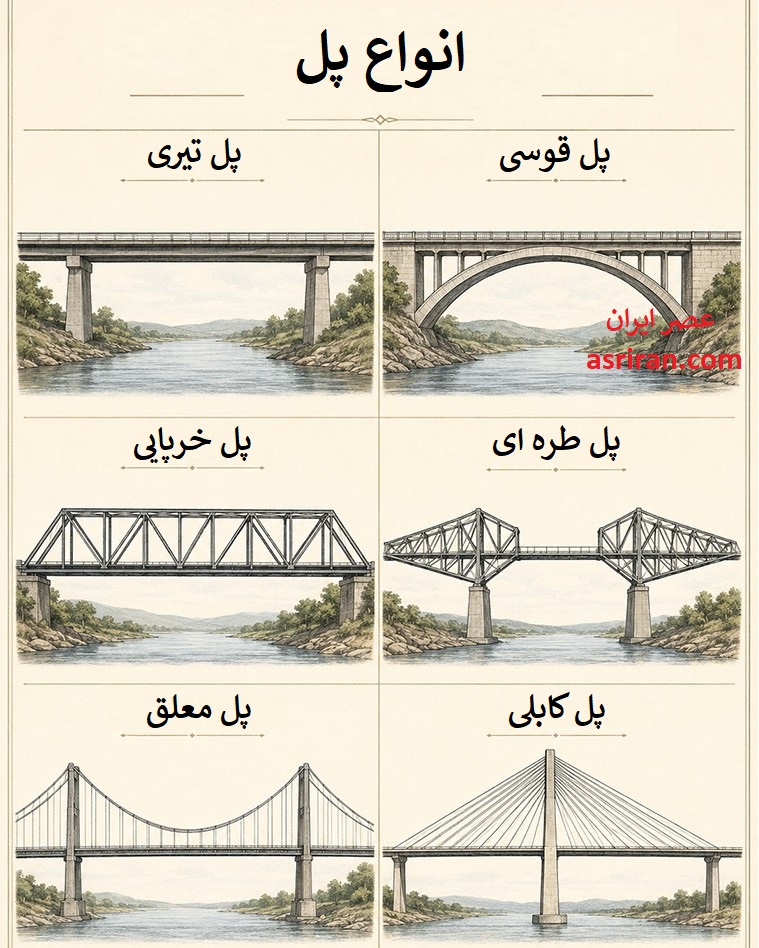

پل ها چگونه زیر بار این همه وزن فرو نمی ریزند؟ راز مهندسی 6 مدل پل معروف (+اینفوگرافیک)

عصر ایران - پل ها از شگفت انگیزترین دستاوردهای مهندسی عمران هستند که ارتباط میان مناطق مختلف را ممکن می سازند. با وجود تنوع فراوان در ساختار و ظاهر، تمامی پل ها بر اساس اصول فیزیکی مشخصی برای تحمل وزن و انتقال صحیح نیروها به زمین طراحی می شوند. در این مقاله به بررسی شیوه کارکرد 6 مدل اصلی از سازه های پل می پردازیم.

پل تیری (Beam Bridge)

ساده ترین و در عین حال قدیمی ترین نوع پل، پل تیری است. این سازه از یک دهانه افقی مستقیم تشکیل شده که روی پایه های عمودی در دو طرف قرار می گیرد. با ورود بار به عرشه، این عرشه افقی نیروها را به صورت مستقیم به پایه های متصل به زمین منتقل می کند. در این فرایند، بخش بالایی تیر تحت نیروی فشار و بخش پایینی آن تحت نیروی کشش قرار می گیرد. این مدل معمولا برای دهانه های کوتاه تا متوسط کاربرد دارد.

پل قوسی (Arch Bridge)

پل های قوسی به دلیل هندسه منحصر به فرد خود، از باثبات ترین سازه های تاریخ به شمار می روند. در این پل ها، نیروها و بارهای واردشده از طریق شکل منحنی به سمت دو انتهای پل هدایت می شوند. در واقع قوس سازه تمام وزن را به تکیه گاه های محکم دو طرف منتقل می کند و به همین دلیل اکثر نیروهای ایجاد شده در آن از نوع فشاری هستند. این پل ها انتخابی عالی برای دره ها و مناطقی با بستر سنگی و محکم محسوب می شوند.

پل خرپایی (Truss Bridge)

پل خرپایی با شبکه ای هندسی از مثلث های متصل به هم شناخته می شود. فریم اصلی این سازه بر پایه اتصالات مثلثی شکل گرفته است، چرا که شکل هندسی مثلث تحت فشار تغییر شکل نمی دهد. این ساختار باعث می شود نیروهای واردشده به شکل بسیار بهینه ای میان اعضای مختلف سازه تقسیم شوند و ترکیبی متوازن از نیروهای کششی و فشاری ایجاد کنند. این ویژگی، پل خرپایی را به سازه ای اقتصادی و بسیار مقاوم برای مسیرهای پرتردد و خطوط آهن تبدیل کرده است.

پل طره ای یا کنسولی (Cantilever Bridge)

پل طره ای شاهکاری از ایجاد تعادل در مهندسی است. این پل از تیرهایی تشکیل شده که تنها از یک پایه محکم به سمت فضای خالی بیرون پیش رفته اند؛ درست مانند بازوی انسان یا یک تخته شیرجه. برای حفظ تعادل در این سازه، نیمی از نیروهای واردشده به بازوهای بیرون زده با استفاده از وزنه ها و تکیه گاه های بسیار سنگین در پایه های اصلی مهار می شوند. این نوع پل برای دهانه های عریضی که امکان زدن پایه در وسط مسیر وجود ندارد بسیار مناسب است.

پل معلق (Suspension Bridge)

برای عبور از بزرگ ترین دهانه ها و عریض ترین شکاف های طبیعی، پل های معلق بهترین گزینه اند. در این سازه، عرشه پل توسط کابل های عمودی کوچک تر از دو کابل اصلی و بزرگ آویزان می شود. این کابل های اصلی از روی برج های بلند عبور کرده و در نهایت به بلوک های مهاربندی بسیار محکم در دو انتهای پل متصل می شوند تا نیروهای کششی شدید ایجادشده را مستقیما به زمین منتقل کنند. پل گلدن گیت یکی از معروف ترین نمونه های این نوع مهندسی است.

پل کابلی (Cable-Stayed Bridge)

پل های کابلی ساختاری مدرن تر داشته و تفاوت مشهودی با پل های معلق دارند. در این مدل، کابل های فولادی ضخیم به صورت مستقیم و اریب از برج های بلند مرکزی به نقاط مختلف عرشه وصل می شوند. این کابل ها بارهای واردشده به عرشه را بدون واسطه به برج ها منتقل کرده و برج ها نیز نیرو را به زمین هدایت می کنند. این سازه برای دهانه های متوسط تا بلند انتخابی بسیار مقرون به صرفه با سرعت ساخت بالا است.

همان طور که مشخص است، انتخاب هر یک از این مدل ها توسط مهندسان به عواملی مانند طول دهانه، جنس خاک، میزان بار ترافیکی و بودجه پروژه بستگی دارد و هر سازه راهکاری هوشمندانه برای غلبه بر چالش های جغرافیایی است.

تنظیم و ترجمه: محمدمهدی حیدرپور
