تجهیزات الکتریکی به هر وسیله ای گفته می‌شود که از برق برای انجام یک کار استفاده می‌کند. برخی از نمونه‌های تجهیزات الکتریکی اینورتر، کنتاکتور و کلید مینیاتوری هستند. تجهیزات الکتریکی را می‌توان بر اساس ولتاژ، جریان، توان و فرکانس به دسته های مختلفی طبقه بندی کرد. در ادامه این مطلب به توضیح این سه تجهیزات الکتریکی می‌پردازیم.

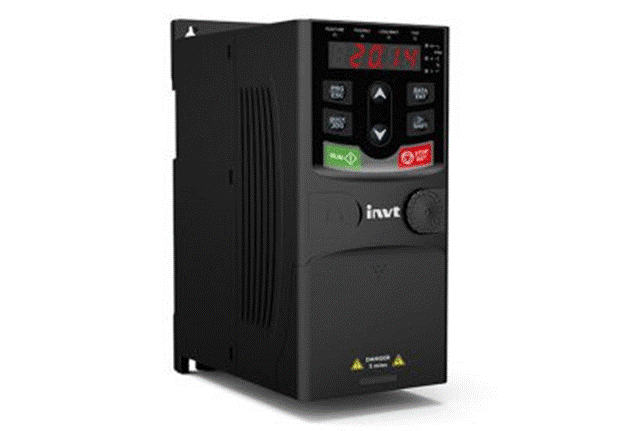

اینورتر چیست؟

اینورتر از تجهیزات الکتریکی است که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل می‌کند. اینورتر برای برق رسانی به وسایلی که با برق متناوب از منبع DC کار می‌کنند، مانند باتری ها یا پنل های خورشیدی مفید است. همچنین می‌توان از اینورتر برای تغییر فرکانس یا ولتاژ خروجی متناوب متناوب، بسته به طراحی و هدف دستگاه استفاده کرد.

انواع مختلف اینورتر

بر اساس شکل موج خروجی انواع مختلفی از اینورترها وجود دارد. رایج ترین انواع اینورترهای موج مربعی، موج سینوسی اصلاح شده و موج سینوسی خالص هستند.

اینورترهای موج مربعی یک کلید روشن و خاموش ساده ولتاژ خروجی را تولید می‌کنند که برای برخی از برنامه های کاربردی پایین مناسب است، اما نه برای دستگاه های حساس یا پیچیده.
اینورترهای موج سینوسی اصلاح شده یک شکل موج پلکانی را تولید می‌کنند که تقریباً یک موج سینوسی است که بهتر از موج مربعی است اما همچنان دارای مقداری اعوجاج هارمونیک و نویز است.
اینورترهای موج سینوسی خالص شکل موجی صاف و پیوسته را تولید می‌کنند که مشابه برق AC عرضه شده توسط شبکه است، که برای هر نوع تجهیزات الکتریکی، به ویژه دستگاه هایی که به کیفیت و پایداری بالا نیاز دارند، ایده آل است.

کارکرد اینورتر

مدار اصلی یک اینورتر از یک منبع DC، یک کلید یا یک ترانزیستور و یک ترانسفورماتور تشکیل شده است. سوئیچ یا ترانزیستور برای کنترل جهت و مدت جریان جریان از طریق ترانسفورماتور استفاده می‌شود که سپس ولتاژ را با توجه به نسبت پیچ ها افزایش یا کاهش می‌دهد. فرکانس ولتاژ AC خروجی به سرعت سوئیچینگ سوئیچ یا ترانزیستور بستگی دارد. شکل موج خروجی را می‌توان با استفاده از الگوهای سوئیچینگ مختلف یا با افزودن فیلترها یا مدارهای بازخورد تغییر داد.

اینورتر جزء مهم بسیاری از سیستم‌های قدرت مانند سیستم‌های انرژی تجدیدپذیر، سیستم‌های قدرت پشتیبان، خودروهای الکتریکی و سیستم‌های انتقال جریان مستقیم با ولتاژ بالا است. همچنین می‌توان از آن برای کاربردهای مختلفی مانند کنترل سرعت موتور، گرمایش القایی، جوشکاری و روشنایی استفاده کرد.

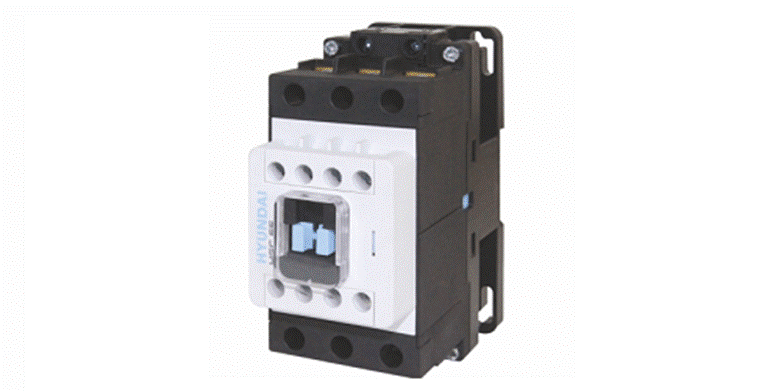

کنتاکتور چیست؟

کنتاکتور یک تجهیزات الکتریکی است که برای روشن یا خاموش کردن مدار استفاده می‌شود. کنتاکتور شبیه به رله است، اما می‌تواند جریان ها و ولتاژهای بالاتر را تحمل کند. یک کنتاکتور از یک سیم پیچ، مجموعه ای از کنتاکت ها و یک قاب تشکیل شده است.

هنگامی‌که جریان الکتریکی از سیم پیچ عبور می‌کند، میدان مغناطیسی ایجاد می‌کند که کنتاکت ها را جذب کرده و مدار را می‌بندد. هنگامی‌که جریان قطع می‌شود، کنتاکت ها جدا شده و مدار را باز می‌کنند. کنتاکتورها معمولاً در کاربردهای صنعتی مانند موتورها، روشنایی، گرمایش و سیستم های تهویه مطبوع استفاده می‌شوند. کنتاکتورها را می‌توان بر اساس رتبه‌بندی‌هایشان مانند جریان، ولتاژ، توان و فرکانس طبقه‌بندی کرد.

خرید کنتاکتور و بیمتال از آمپرال

همچنین می‌توان ایت تجهیزات الکتریکی را بر اساس انواعشان طبقه بندی کرد، مانند کنتاکتورهای تک قطبی، دو قطبی، سه قطبی یا چهار قطبی. کنتاکتورها را می‌توان با روش های مختلفی مانند سوئیچ های دستی، تایمر، سنسورها یا سیگنال های راه دور کنترل کرد.

انواع کنتاکتور

انواع مختلفی از کنتاکتورها برای کاربردهای مختلف وجود دارد. برخی از انواع رایج عبارتند از:

کنتاکتورهای دستی: کنتاکتورهایی هستند که برای روشن و خاموش شدن نیاز به عملکرد دستی دارند. این تجهیزات الکتریکی یک اهرم یا یک دستگیره دارند که کنتاکت ها را به صورت مکانیکی حرکت می‌دهد. کنتاکتورهای دستی ساده و قابل اعتماد هستند، اما دارای معایبی مانند خطرات ایمنی، مشکلات قوس الکتریکی و آسیب پذیری در برابر آلودگی و رطوبت هستند.
کنتاکتورهای مغناطیسی: کنتاکتورهایی هستند که از سیم پیچ الکترومغناطیسی برای روشن و خاموش کردن استفاده می‌کنند. جز کنتاکت ها و آرمیچر (قسمت متحرک سیم پیچ) هیچ قسمت متحرکی ندارند. کنتاکتورهای مغناطیسی اتوماتیک و ایمن هستند، اما به مدار کنترل و منبع تغذیه برای سیم پیچ نیاز دارند.
کنتاکتورهای روشنایی: کنتاکتورهایی هستند که مخصوص کنترل مدارهای روشنایی طراحی شده اند. این تجهیزات الکتریکی چندین مجموعه از کنتاکت ها دارند که می‌توانند چندین چراغ را به طور همزمان یا جداگانه روشن و خاموش کنند. کنتاکتورهای روشنایی بسته به نحوه کنترل آنها می‌توانند دستی یا مغناطیسی باشند.

کلید مینیاتوری چیست؟

کلید مینیاتوری (MCB) از تجهیزات الکتریکی است که از مدارهای الکتریکی در برابر موقعیت های اضافه جریان مانند اضافه بار یا اتصال کوتاه محافظت می‌کند. بر خلاف فیوزها که پس از کار نیاز به تعویض یا سیم کشی مجدد دارند، کلید مینیاتوری ها به راحتی قابل تنظیم مجدد و استفاده مجدد هستند. کلید مینیاتوری ها معمولا در شبکه های الکتریکی ولتاژ پایین مانند کاربردهای خانگی، تجاری و صنعتی استفاده می‌شوند.

کلید مینیاتوری ها بر دو اصل کار می‌کنند: حرارتی و الکترومغناطیسی.

مکانیزم حرارتی از یک نوار دو فلزی استفاده می‌کند که هنگام گرم شدن توسط جریان اضافه بار خم می‌شود و یک چفت را راه‌اندازی می‌کند که کنتاکت‌ها را باز می‌کند و مدار را قطع می‌کند.
مکانیزم الکترومغناطیسی از یک سلونوئید یا یک سیم پیچ استفاده می‌کند که هنگام جریان اتصال کوتاه، پیستون را جذب می‌کند و به اهرمی‌برخورد می‌کند که قفل را آزاد می‌کند و کنتاکت ها را باز می‌کند.

کلید مینیاتوری بر اساس ویژگی های ترمپ به انواع مختلفی طبقه بندی می‌شوند که نشان می‌دهد با چه سرعتی به سطوح مختلف اضافه جریان پاسخ می‌دهند. انواع اصلی کلید مینیاتوری ها عبارتند از:

نوع A: این کلید مینیاتوری بین 2 تا 3 برابر جریان نامی‌قطع می‌کند و به اتصال کوتاه بسیار حساس است. برای محافظت از تجهیزات الکتریکی مانند نیمه هادی ها مناسب است.
نوع B: این کلید مینیاتوری بین 3 تا 5 برابر جریان نامی‌حرکت می‌کند و برای محافظت از کابل و کاربردهای عمومی ‌استفاده می‌شود.
نوع C: این کلید مینیاتوری بین 5 تا 10 برابر جریان نامی‌ عبور می‌کند و برای کاربردهای خانگی و تجاری مانند مدارهای روشنایی، موتورها، ترانسفورماتورها و تجهیزات الکتریکی فناوری اطلاعات استفاده می‌شود.
نوع D: این کلید مینیاتوری بین 10 تا 20 برابر جریان نامی‌عبور می‌کند و برای کاربردهای صنعتی مانند دستگاه های جوشکاری، دستگاه های اشعه ایکس و موتورهای بزرگ استفاده می‌شود.
نوع K: این کلید مینیاتوری بین 8 تا 12 برابر جریان نامی ‌حرکت می‌کند و برای جریان های هجومی ‌زیاد مانند لامپ های فلورسنت و خازن ها استفاده می‌شود.
نوع Z: این کلید مینیاتوری بین 2 تا 3 برابر جریان نامی ‌حرکت می‌کند و برای دستگاه های بسیار حساس مانند تجهیزات پزشکی و اعلام حریق استفاده می‌شود.

کلید مینیاتوری تجهیزات الکتریکی ساده، قابل اعتماد و بدون نیاز به تعمیر و نگهداری هستند که محافظت موثری در برابر خطاهای جریان اضافه ارائه می‌دهند. آنها همچنین عملکردهای جداسازی و سوئیچینگ را برای مدارهای الکتریکی ارائه می‌دهند. کلید مینیاتوری ها به طور گسترده در اندازه ها، رتبه بندی ها و پیکربندی های مختلف برای مطابقت با برنامه ها و نیازهای مختلف در دسترس هستند.

سخن پایانی

خرید تجهیزات الکتریکی به خاطر مساله امنیت اهمیت فراوانی دارد. آمپرال یک فروشگاه آنلاین لوازم برق صنعتی است. آمپرال با آدرس اینترنتی amperal.com فعالیت خود را از سال 97 شروع کرده است. تجهیزات الکتریکی نیاز به نصب، نگهداری و اقدامات ایمنی مناسب برای جلوگیری از خطراتی مانند برق گرفتگی، آتش سوزی و انفجار دارند. آمپرال در تمامی این مراحل به شما کمک می‌کند تا شما تجربه خوبی از خرید خود داشته باشید.
